Struktur Konstruksi Banua Mbaso


     Banua Mbaso atau yang biasanya dikenal dengan Saoraja merupakan salah satu rumah tradisional Sulawesi Tengah. Dahulu Banua Mbaso secara umum berfungsi sebagai rumah raja yang menjadi pusat pemerintahan kerajaan masa lampau.
struktur souraja
 "hmmm.. itu saja dulu sebagi gambaran awal. Ayo, Kembali ke Laptop. (Tukul Mode On). hehe :D"
"Dalam tulisan kali ini Kakarmand ingin menampilkan beberapa dokumentasi tentang Struktur dan Konstruksi Banua Mbaso bagian 1. Dokumentasi di bawah ini merupakan beberapa hasil Observasi Kakarmand.
Check it Out."

A. POLA STRUKTUR
 gambar struktur souraja
Catatan :
Pembagian struktur Banua Mbaso secara vertikal dan
Pembagian zona material dinding secara horizontal
Panjang 32m
Lebar 11,5m

1. Struktur Bawah (Sub Structure)
 konstruksi souraja

pondasi rumah tradisional
Catatan :
Jumlah anak tangga 9 buah
Jumlah tiang rumah induk 28 buah
Jumlah tiang rumah dapur 8 buah



2. Struktur Tengah (Mid Structure)
 souraja

souraja
Catatan :
Jumlah tiang kolom untuk
rumah induk dan gandaria
28 buah

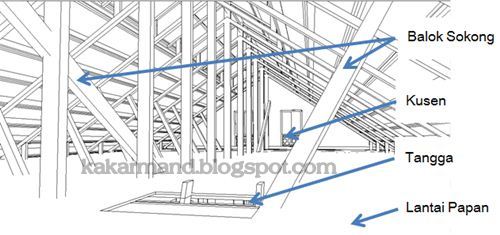

3. Struktur Atas (Sup Structure)
 banua mbaso

souraja
Catatan :
Jumlah Kuda-kuda 11 Buah

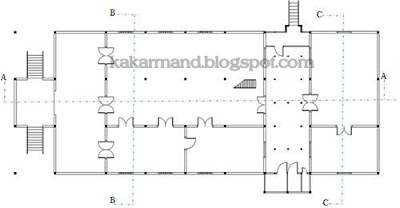

B. GAMBAR DENAH DAN POTONGAN
 banua mbaso

rumah souraja
Catatan :
Karena kami tidak mendapatkan izin untuk melakukan
pengukuran mendetail, sehingga hanya beberapa dimensi
dari bangunan Souraja yang kami dapatkan
 banua oge

souraja lere
Catatan :
Karena kami tidak mendapatkan izin untuk melakukan
pengukuran mendetail, sehingga hanya beberapa dimensi
dari bangunan Souraja yang kami dapatkan


C. SISTEM SAMBUNGAN

souraja palu
Jenis Sambungan Balok
1. Sambungan bibir miring berkait
2. Sambungan Pen
souraja sulteng
Jenis Perekat/ Pengunci
1. Paku
2. Kayu Pen


BERSAMBUNG.... Material Konstruksi Banua Mbaso

"Ok, cukup sekian. Semoga bermanfaat.
Nantikan tulisan kakarmand selanjutnya mengenai Rumah Tradisional Sulawesi Tengah Banua Mbaso."


(tulisan dan gambar oleh, M. ARMAND ZURHAAR | kakarmand.blogspot.com)
